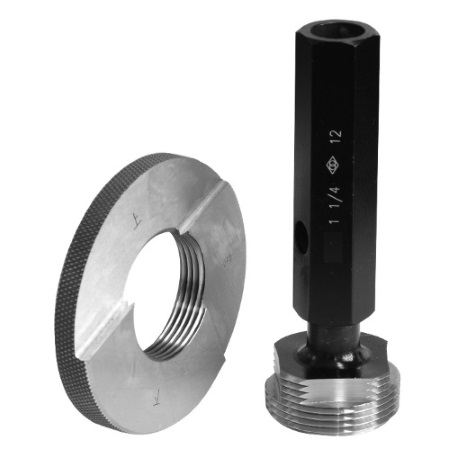

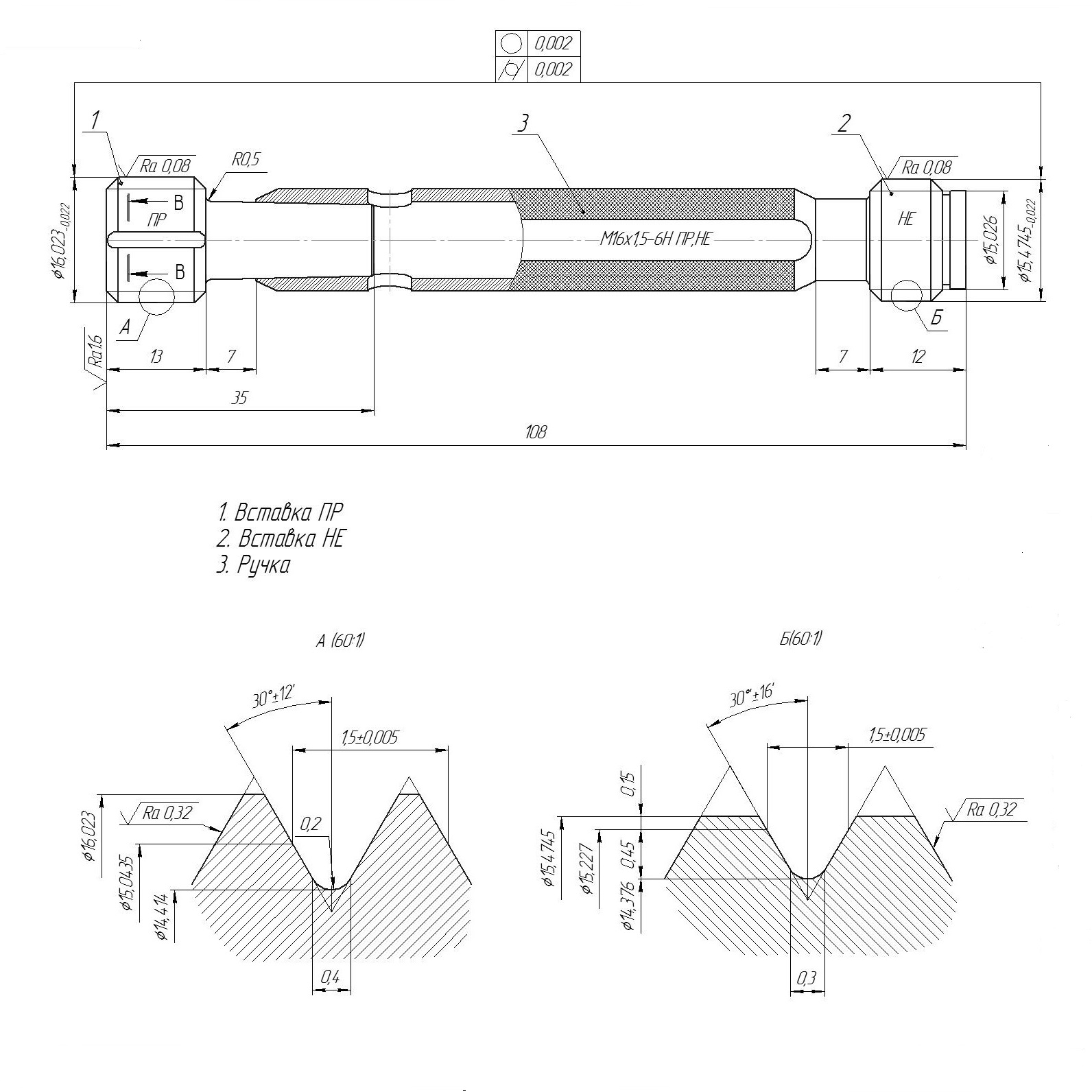

Калибры промышленные, нефтяные и по чертежам заказчика
Основные характеристики и стандарты конической резьбы NPT/NPTF
Резьба NPT/NPTF (с англ. national pipe taper/national pipe tapered fuel) является американским стандартом на конусную трубную резьбу. Используется на трубах и арматурных изделиях, изготавливаемых в США.
На территории стран бывшего СССР используется ГОСТ 6111-52 «Резьба коническая дюймовая с углом профиля 60 градусов». Американский стандарт NPT соответствует этому госту.
Резьба NPT используется в соединениях с повышенными требованиями к герметичности. Соединения с такой резьбой способны выдерживать сильное давление циркулирующей среды по трубопроводу
Виды дюймовой резьбы:

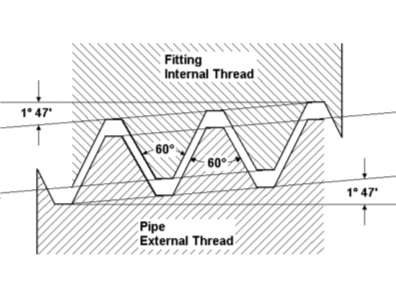

- NPT – резьба с конусностью 1:16 и углом профиля 60°. Такая резьба соответствует стандартам ANSI B1.21.1, FED-STD-H28/7 .
- NPS – цилиндрическая резьба.
- NPTF – герметичная дюймовая резьба с углом профиля 60°, уплотнение происходит за счет смятия резьбы. Этот вид дюймовой резьбы соответствует стандартам SAE J476, ANSI B1.20.3, FED-STD-H28/8.
Для создания NPT (NPTF) соединения применяются специальные резьбонарезные установки с метчиком (плашкой или резьбонарезной головой).
Основные параметры самых распространенных резьбовых соединений NPTF
| Номинальный диаметр, дюйм | Основной диаметр, мм | Отверстие под резьбу, мм | Число витков на дюйм | Шаг, мм |
|---|---|---|---|---|
| NPTF 1/16" | 7.870 | 6.00 | 27 | 0.940 |
| NPTF 1/8" | 10.217 | 8.25 | 27 | 0.940 |
| NPTF 1/4" | 13.577 | 10.70 | 18 | 1.411 |
| NPTF 3/8" | 17.016 | 14.10 | 18 | 1.411 |
| NPTF 1/2" | 21.211 | 17.40 | 14 | 1.814 |
| NPTF 3/4" | 26.566 | 22.60 | 14 | 1.814 |
| NPTF 1" | 33.195 | 28.50 | 11.5 | 2.209 |
| NPTF 1 1/4" | 41.952 | 37.00 | 11.5 | 2.209 |
| NPTF 1 1/2" | 48.021 | 43.50 | 11.5 | 2.209 |
| NPTF 2" | 60.060 | 55.00 | 11.5 | 2.209 |
| NPTF 2 1/2" | 72.642 | 65.50 | 8 | 3.175 |
| NPTF 4" | 113.913 | 107.00 | 8 | 3.175 |
Основные параметры самых распространенных резьбовых соединений NPT
| Номинальный диаметр, дюйм | Основной диаметр, мм | Отверстие под резьбу, мм | Число витков на дюйм | Шаг, мм |
|---|---|---|---|---|
| NPTF 1/16" | 7.870 | 6.00 | 27 | 0.940 |
| NPTF 1/8" | 10.217 | 8.25 | 27 | 0.940 |
| NPTF 1/4" | 13.577 | 10.70 | 18 | 1.411 |
| NPTF 3/8" | 17.016 | 14.10 | 18 | 1.411 |
| NPTF 1/2" | 21.211 | 17.40 | 14 | 1.814 |
| NPTF 3/4" | 26.566 | 22.60 | 14 | 1.814 |
| NPTF 1" | 33.195 | 28.50 | 11.5 | 2.209 |
| NPTF 1 1/4" | 41.952 | 37.00 | 11.5 | 2.209 |
| NPTF 1 1/2" | 48.021 | 43.50 | 11.5 | 2.209 |
| NPTF 2" | 60.060 | 55.00 | 11.5 | 2.209 |
| NPTF 2 1/2" | 72.642 | 65.50 | 8 | 3.175 |
| NPTF 4" | 113.913 | 107.00 | 8 | 3.175 |
| NPT 5" | 141,300 | 134,384 | 8 | 3.175 |
| NPT 6" | 168,275 | 161,191 | 8 | 3.175 |
| NPT 8" | 219,075 | 211,673 | 8 | 3.175 |
| NPT 10" | 273,050 | 265,311 | 8 | 3.175 |
| NPT 12" | 323,850 | 315,793 | 8 | 3.175 |
